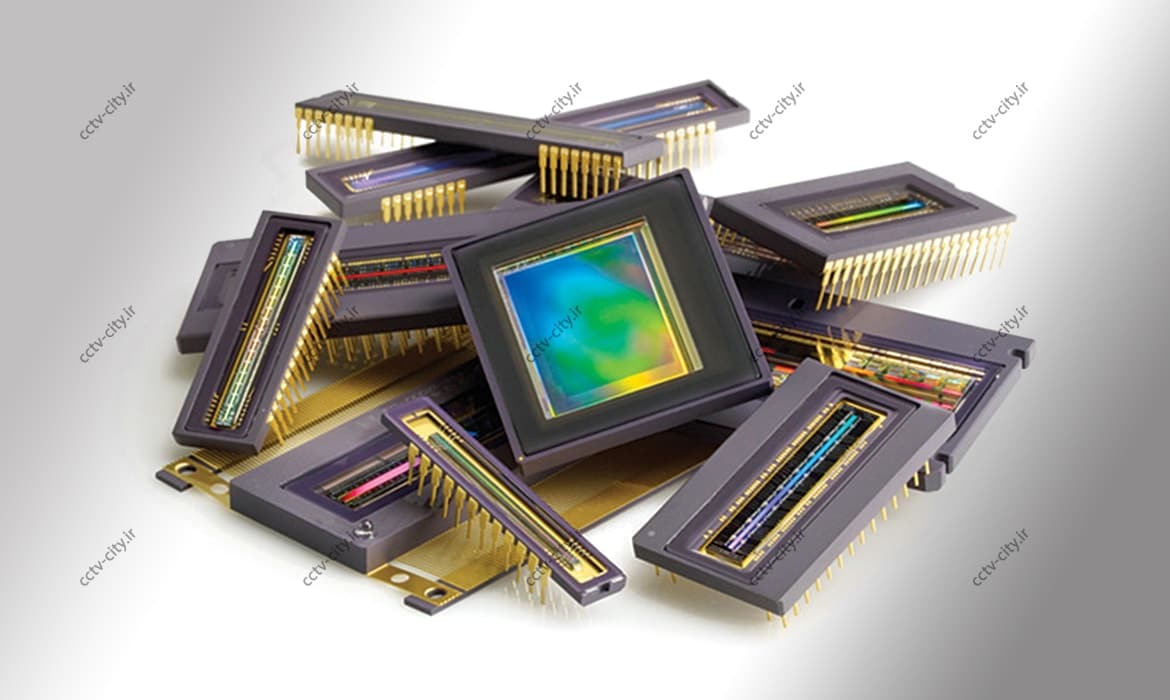

در این مقاله به بررسی دو سنسور متداول در دوربین های دیجیتال می پردازیم. سنسور Charged Coupled Device یا به اختصار CCD ، و Complementary metal oxide semiconductor یا به اختصار CMOS.
برای مشاهده مقاله مربوط به چیپ های تصویر، روی لینک زیر کلیک کنید:
چیپ تصویر دوربین مداربسته

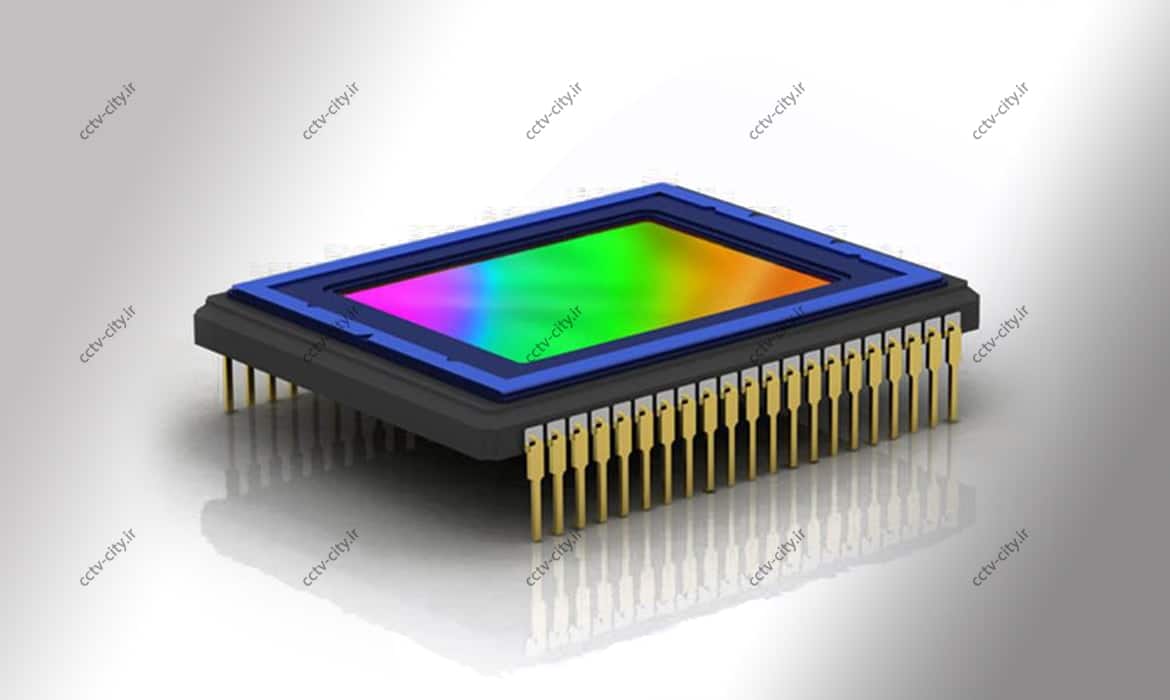

حسگر تصویر CCD
اصطلاح Charged Coupled Device) CCD) در واقع به چیپ یا حسگر تصویر دوربین مداربسته اشاره می کند. حسگرهای CCD در اندازه های مختلفی ساخته میشوند که معمولا با اینچ نمایش داده می شود.
عوامل مختلفی برای طبقه بندی انواع CCD مد نظر قرار میگیرد. برخی از مهمترین این عوامل را زیر بررسی می کنیم:
تفکیک پذیری: تفکیک پذیری یا رزولوشن یکی از اصلی ترین خصوصیات یک CCD است. این تفکیک پذیری در دوربین های آنالوگ با تیوی لاین نشان داده می شود. برای مطمئن شدن از تیوی لاین یک CCD میتوان از روی کاتالوگ ICCهای روی چیپ تفکیک پذیری قابل پشتیبانی آنها را پیدا کرد.
اندازه: اندازه CCD دومین خصوصیت با اهمیت آن است. در دوربین های مداربسته رایج ترین اندازه CCD “۱/۳ (یک سوم اینچ) است. باید بدانید که CCDDها در اندازه های دیگر نیز مانند ½” ¼” و … تولید می شوند. در زمان انتخاب لنز دوربین حتما به اندازه CCD آنها توجه داشته باشید.
تولید کننده: بزرگترین تولید کننده CCD های دوربین های موجود در ایران شرکت Sony و Sharp است. گذشته از این دو شرکت برخی شرکت های بزرگ تولید کننده دوربین مداربسته خود اقدام به طراحی وتولید CCD ها خود می کنند.
سری و نوع: هر شرکت تولید کننده CCD، CCDهای خود را در چند طبقه قرار می دهد. برای مثال سونی CCDهای خود را در سری مختلف مانند Super HAD، Effioo و … طبقه بندی می کند. هر یک از این سری ها دارای خصوصیات خاصی نسبت به دیگری هستند.
لیست زیر لیستی است از بزرگترین تولید کنندگان چیپ های CCD در جهان. در زمینه دوربین های مداربسته در ایران تنها تعداد محدودی از این تولید کنندگان مانند Sony، Sharp و Samsung شهرت دارند.
Agilent
Canesta
Canon
Caeleste
CMOSIS
Dalsa
Eastman Kodak
ESS Technology
Fujifilm
MagnaChip
Matsushita
MAZeT GmbH
Mitsubishi
Nikon
OmniVision Technologies
PixArt Imaging
Pixim
Samsung
Sharp
Sony
STMicroelectronics
Toshiba
TowerJazz
Town Line Technologies
TransChip
Trusight
Trusense imaging

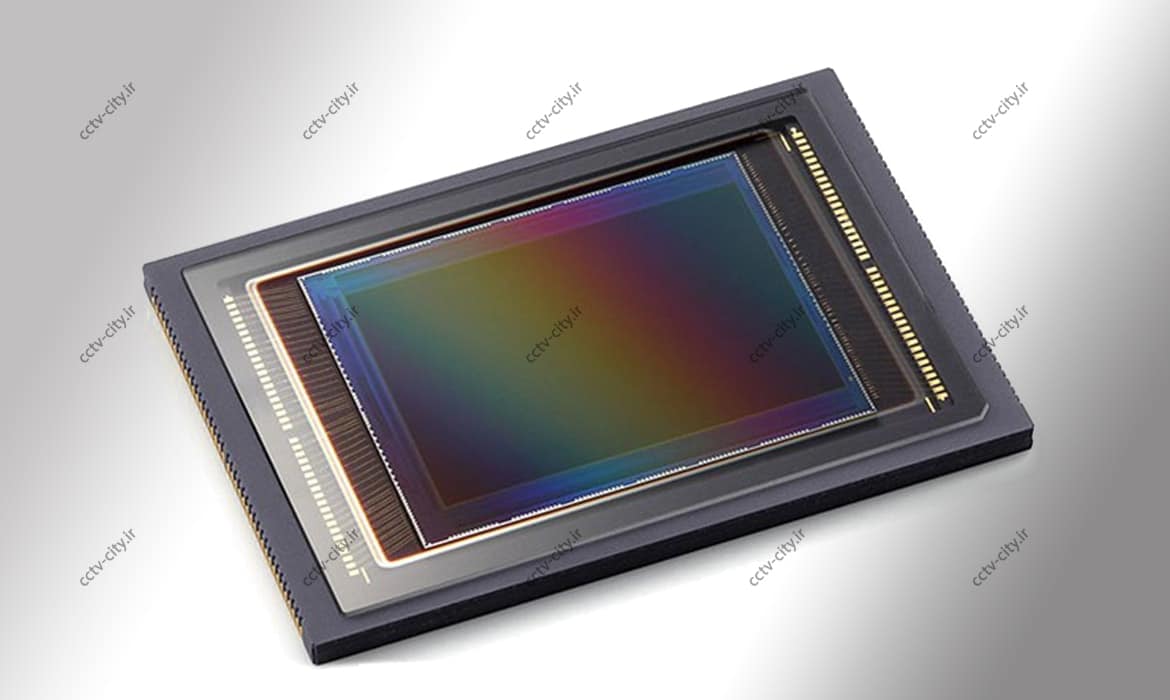

حسگر تصویر CMOS
اصطلاح Complementary metal oxide semiconductor) CMOS) در واقع به چیپ یا حسگر تصویر دوربین اشاره می کند. حسگرهای CMOS را گاهی با نام DIS نیز می شناسند. این حسگرها در مقابل حسگرهای CCD در دوربین های مداربسته قرار می گیرند. آنها در مقایسه با حسگرهای CDD ساده تر، ارزان تر و کم مصرف تر هستند اما حساسیت کمتری به نور دارند و تصویری ضعیف تر در نور کم ایجاد می کنند.
چیپ های تصویر CMOS تولیدکنندگان متعددی در جهان دارند و تکنولوژی تولید آنها انحصار خاصی ندارد.
