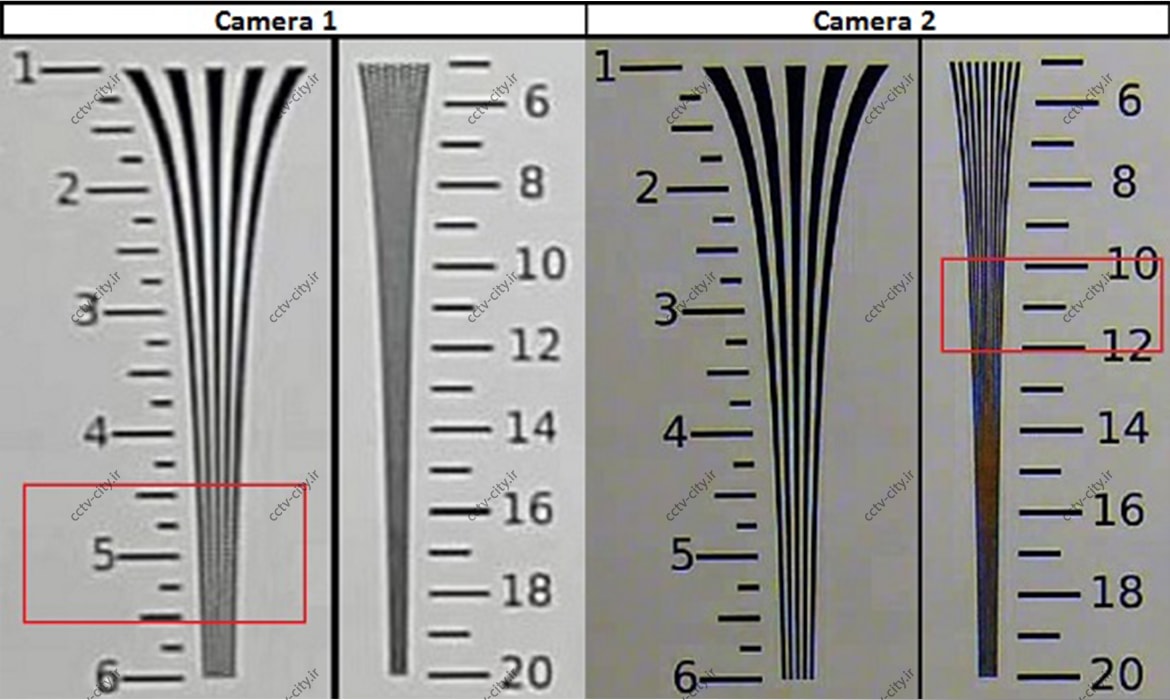

تی وی لاین (TVL) یک استاندارد رایج برای نمایش تفکیک پذیری یا رزولوشن و وضوح تصویر در سیستم های تلویزیونی حفاظتی دوربین های مداربسته آنالوگ است. در این استاندارد تعداد خطهای قابل تفکیک عمودی تصویر به عنوان تیوی لاین یک وسیله در نظر گرفته می شود.
در سیستم های مداربسته انالوگ از استاندارد TVL برای نشان دادن تفکیک پذیری تصاویر دوربین استفاده می شود. طبیعتا هرقدر تیوی لاین یک دوربین مداربسته بالاتر باشد قدرت نمایش جزئیات توسط آن بیشتر است.
با توجه به انتقال تصاویر دروبین های انالوگ از طریق استاندارد PAL ماکزیمم تی وی لاین قابل انتقال برای دوربین های مداربسته انالوگ ۷۲۰TVL است. دوربین های انالوگی که با کیفیت بیش از ۷۲۰TVL تولید می شوند تفاوت تصویری را در محل نمایش نشان نخواهند داد. به همین دلیل هیچ یک از برندهای برتر تولید کننده دوربین مداربسته دوربینی با کیفیت بیش از ۷۲۰TVL ندارند.
رزولوشن تصویر بیشتر از ۷۲۰ تی وی لاین
همانطور که می دانید در سیستم آنالوگ انتقال تصویر از طریق استانداردهای تلویزیونی (PAL و NTSD) صورت می گیرد. در هیچ یک از این استاندارد ها امکان انتقال تصویر با بیش از کیفیت ۷۲۰ تیوی لاین وجود ندارد. بنا براین در صورتی که دوربین شما چیپ تصویری با کیفیت بیش از ۷۲۰ تیوی لاین هم داشته باشد شما در هنگام نمایش و ضبط بیش از ان را دریافت نخواهید کرد.
از همین رو تولید کنندگان بزرگ و معتبر دوربین مداربسته دوربین هایی با کیفیت بیش از ۷۲۰ تی وی لاین تولید نمی کنند.
تبدیل روزولوشن آنالوگ به دیجیتال
امروزه کاربران زیادی هستند که در کنار استفاده از دوربین های مدار بسته آنالوگ از دوربین های دیجیتال HD یا AHD برای داشتن تصاویری با کیفیت و رزولوشن بالاتر استفاده می نمایند. لذا در جدول زیر به مقایسه چند کیفیت آنالوگ و معادل دیجیتال آن پرداخته تا در زمان انتخاب اینن نوع سیستم مدار بسته با آگاهی بیشتری به این مهم مبادرت گردد.
| روزولشن به مگا پیکسل | روزولشن دیجیتال | کیفیت تصویر انالوگ |
|---|---|---|
| ۰٫۲۵ مگاپیکسل | ۵۱۰x492 | ۴۸۰TVL |
| ۰٫۳۸ مگاپیکسل | ۷۶۸x494 | ۶۰۰TVL |
| ۰٫۴۱ مگاپیکسل | ۸۱۱x508 | ۶۵۰TVL |
| ۰٫۵۶ مگاپیکسل | ۹۷۶x582 | ۷۰۰TVL |
همانطور که می بینید کیفیت تصویر ۷۲۰ TVL (ماکزیمم کیفیت دوربین های انالوگ) در مقایسه با سیستم های مگا پیکسلی هنوز هم کیفیت پایینی محسوب خواهد شد (حدود ۰٫۵ مگا پیکسل) پس در صورتی که به دنبال دوربینی با کیفیت واقعا بالا هستید بهتر است از استفاده از دوربین های آنالوگ خود داری کنید. بهترین انتخاب برای نصب دوربین مدار بسته در محل شما، همان دوربین های مداربسته تحت شبکه یا IP، یا دوربین های دیجیتالHD یا AHD که دارای وضوح تصویر بالایی هستند خواهند بود.
انواع اصطلاحات تخصصی را اینجا ببینید
اصطلاحات
کاربری دوربین های مداربسته آنالوگ
جدول زیر برای آشنایی کلی به شما در رابطه استاندارد تفکیک پذیری تی وی لاین خواهد داد. دوربین های موجود در بازار معمولا کیفیتی بین ۴۲۰ تا ۷۲۰ تیوی لاین دارند که با توجه به کاربرد خود می توانید از انها استفاده کنید.
| کاربرد | توضیحات | کیفیت تصویر |
|---|---|---|
| فضاهای کوچک (تا ۱۰متر مربع)، محیطهای کم اهمیت | کیفیت تصویر متوسط | ۴۰۰TVL |
| فضاهای متوسط (تا ۲۰ متر مربع)، محیط های با درجه اهمیت نسبی متوسط | کیفیت تصویر متوسط به بالا | ۵۰۰TVL |
| فضاهای متوسط (تا ۳۰ متر مربع)، میحطهای با درجه اهمیت نسبی متوسط به بالا | کیفیت تصویر بالا | ۶۰۰TVL |
| فاضاهای باز یا محیط های با اهمیت نسبی بالا | بیشترین کیفیت سیستم انالوگ | ۷۰۰TVL |
